Il disegno meccanico o disegno tecnico serve a progettare e realizzare oggetti o dispositivi meccanici. Nello specifico, in un disegno meccanico esecutivo potrai trovare tutte le informazioni necessarie per creare l’oggetto disegnato. E intendiamo proprio tutte! Dalle tipologie di materiale da usare per ogni componente ai dettagli tecnici sulle dimensioni, la forma e le caratteristiche.
Per questo motivo, chi si trova davanti per la prima volta a leggere un disegno del genere può trovarsi in difficoltà e magari chiedersi: ma come si legge un disegno meccanico? Che cosa sono tutti quei simboli e quali sono le informazioni rilevanti?
In questo articolo rispondiamo a queste domande e ti diamo dei consigli per avvicinarti al disegno meccanico senza paura!

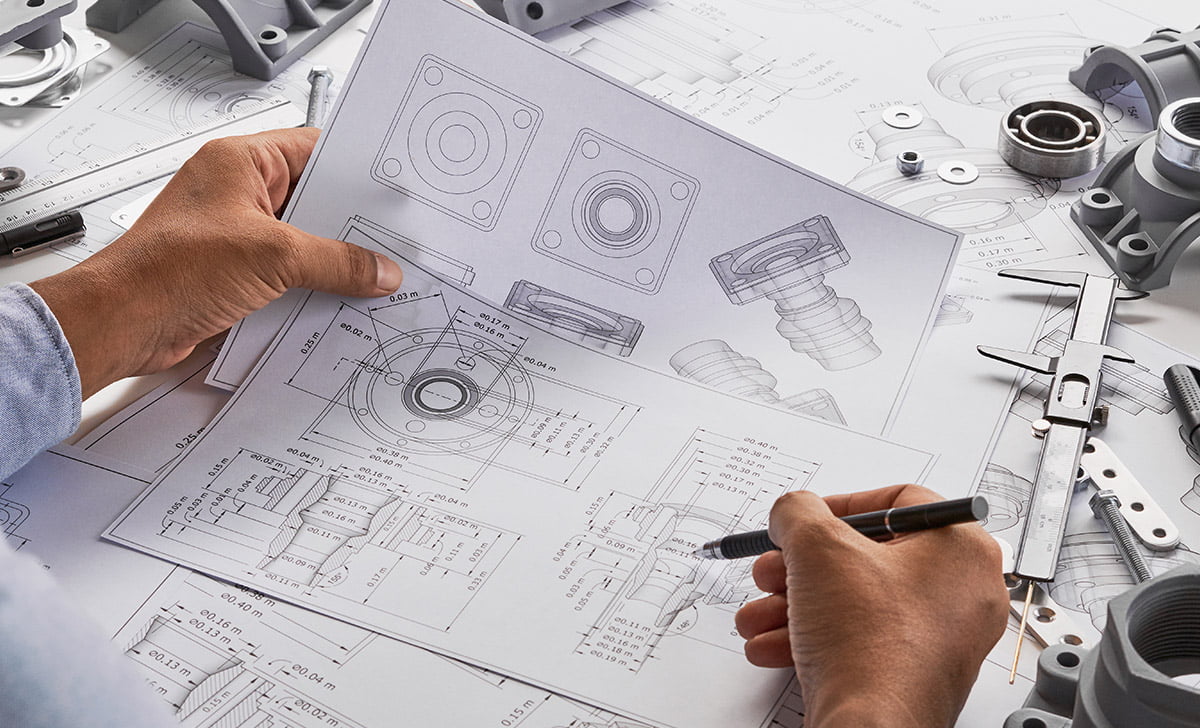

Leggere un disegno meccanico: da dove partire
Se sei qui a leggere questo articolo probabilmente hai un disegno meccanico di fronte e stai cercando di capirci qualcosa. Bene, andiamo con ordine: starai osservando linee di diverso tipo e dei segni grafici di cui non conosci il significato. Scopriamone alcuni insieme!
Le linee in un disegno tecnico
In un disegno tecnico troverai linee di diverso tipo: piene e grosse, fini e sottili, tratteggiate, miste, a zig-zag. Ognuna di queste linee indica diverse cose, come i contorni dell’oggetto, le sue sezioni interne o le linee di riferimento. Ad esempio:
- Una linea continua grossa indica la presenza di contorni e spigoli in vista;
- Una linea mista, fine e grossa alle estremità, indica la traccia dei piani di sezione;
- Una linea fine continua può indicare linee di riferimento, di misura o di richiamo.
Le proiezioni in un disegno tecnico
Vedrai anche diverse disposizioni dell’oggetto meccanico, per poterlo osservare da varie angolature. La denominazione corretta è quella di vista. Parliamo quindi di:
- Vista frontale, in cui l’oggetto viene presentato come se tu lo stessi guardando di fronte;
- Vista laterale, in cui vedi l’oggetto di fianco.
Oltre a guardare l’oggetto di fronte e di lato, di solito in un disegno tecnico vedrai anche una pianta dell’oggetto, ovvero la vista dall’alto.
I tratteggi in un disegno tecnico
In molte tipologie di disegni meccanici, troverai anche delle zone tratteggiate. Magari saranno puntini, tratti obliqui paralleli tra loro, tratti orizzontali o che formano reticolati. Anche in questo caso, i tratteggi hanno un significato ben preciso: indicano la tipologia di materiale da usare per costruire l’oggetto meccanico disegnato.
Ad esempio, un tratteggio obliquo ed equidistante, che riempie l’intera superficie di disegno, indica il materiale principale dell’oggetto, solitamente il metallo. Se i tratteggi obliqui sono a gruppi di tre linee e non riempiono l’intera superficie, si sta indicando che quel particolare componente deve essere realizzato con materie plastiche.
Le misure in un disegno tecnico
La precisione è fondamentale: un errore di misurazione, anche piccolissimo, potrebbe non far funzionare il dispositivo meccanico come dovrebbe o impedire del tutto la produzione dell’oggetto.
Ecco perché in un disegno meccanico le dimensioni di ogni componente sono indicate con estrema accuratezza. Esistono convenzioni e criteri specifici per indicare quanto deve essere lungo, largo o profondo un oggetto. Nel disegno meccanico ci si riferisce a questi criteri con il termine di quotatura e, come immaginerai, bisogna veramente inserire la misurazione esatta di tutto: parti quadrate o sferiche, elementi ripetuti, angoli, diametri, raggi, parti smussate.
Perché ogni millimetro conta!
Ecco, ad esempio, alcuni simboli comuni per le quote nel disegno tecnico:
- Angoli: un numero seguito dal simbolo °;
- Raggi: un numero preceduto dal simbolo R;
- Parti sferiche: un numero preceduto dai simboli S ∅ e S R.
Come hai visto, ogni segno grafico o simbolo su un disegno tecnico rappresenta qualcosa: materiali, tipi di filettatura, saldatura e molto altro. Conoscere i simboli corretti significa essere in grado di leggere un disegno meccanico e interpretarlo. Un po’ come imparare una nuova lingua! Del resto, il disegno meccanico è un vero e proprio linguaggio: un linguaggio grafico universale, usato dai tecnici per descrivere oggetti in modo preciso e dettagliato.
Sappiamo quanto possa sembrare difficile imparare questo nuovo linguaggio non verbale, ma non è così complicato come pensi. Noi abbiamo una soluzione per aiutarti a decifrare questo mondo e farti diventare un esperto disegnatore meccanico.
Come diventare disegnatore meccanico
Probabilmente starai pensando che per imparare il linguaggio dei disegnatori meccanici ci vogliano lunghi anni di studio. E se ti dicessimo che bastano pochi mesi, ci crederesti? Ebbene sì, puoi acquisire le competenze necessarie per il disegno e la progettazione meccanica in pochi mesi, iscrivendoti al Master in Disegno Meccanico di Click Academy: un percorso formativo pratico, focalizzato sull’apprendimento degli strumenti più usati per la progettazione e il disegno meccanico.
Cosa imparerai nello specifico? Il Master ti insegnerà a usare correttamente i software Autodesk AutoCAD, 360 e Inventor, adoperati dai professionisti della progettazione e del disegno meccanico per realizzare oggetti. Insieme al nostro docente Emanuele Melaranci, imparerai le tecniche di disegno bidimensionale (2D) e tridimensionale (3D), ma anche le tecniche di stampa 3D: dai materiali alla calibrazione della stampante, stampare un disegno tecnico non avrà più segreti!
Dopo aver superato l’esame, potrai approfittare del nostro Career Coaching, un sistema di colloqui garantiti per tutte le nostre studentesse e i nostri studenti. Questo percorso ti darà anche la possibilità di ottenere le certificazioni Autodesk AutoCAD Professional e Inventor Pro, due certificazioni internazionali che comprovano le tue abilità nella progettazione e nel disegno meccanico.
Ricorda che, grazie alle nostre borse di studio, potrai iscriverti al Master in Disegno Meccanico ottenendo il 40% di sconto sulla retta: una bella occasione per iniziare a disegnare il tuo futuro!
Buona formazione con Click Academy!
